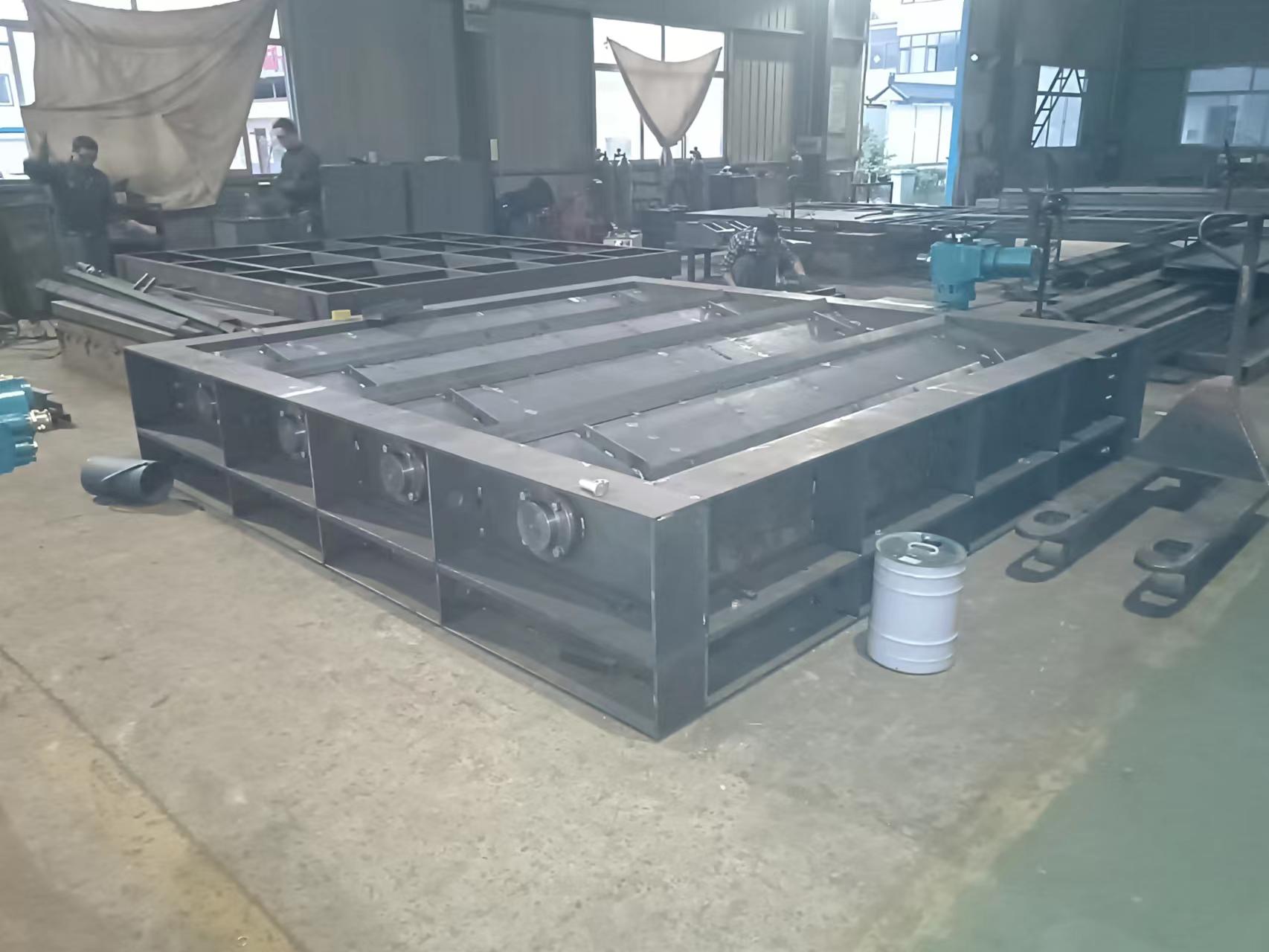

主通風機的風道擋板也稱為水平測試插入式面板擋板。它是一個完整的鋼制風門，在主通風機的切換中起著重要作用。除了本地控制外，它還具有遠程操作的能力。它與普通的百葉窗擋板在這一方面有所不同。為一體式門體，阻風門試驗風門由葉片組成，滑板風門在運行過程中從一個方向移動到另一個方向，以平衡風壓。其主體是由厚度為10 mm的鋼板焊接而成的整體。阻尼器的尺寸可根據不同煤礦的需要定制。主風機風門的作用是及時有效地關閉輔助主風機進行不間斷換氣，為保證主巷道風量波動小，不影響正常生產和通風安全，風門關閉時間應在50s以內。因此，我們的主風機風門在生產中配備了電動執行機構。執行機構由電機驅動，功率大。只有在地下380V電壓下才能實現電動開門和關門功能。風門底部為鋸齒形結構，通過傳動軸與執行機構連接，當執行機構電機發出正向和反向指令時，實現風門的開閉目的。主風機風道風門dz380電動執行機構安裝步驟，也稱水平測試插板風門安裝：
首先，選擇合適的位置作為安裝執行機構的基礎，提前用高標號水泥澆注基礎，并在適當?shù)奈恢冒惭b地腳螺栓。地腳螺栓必須為高強度鍍鋅螺栓，以提高阻尼器在開啟和關閉過程中的安全性。致動器的連接軸和阻尼器的連接軸必須位于同一水平面上。執行機構的高度可以用不同厚度的墊片進行調整，高度誤差不應超過±；0.2毫米
主風機的風道擋板也稱為水平測試塞板擋板。工作模式：
接通液壓站配電箱中阻尼器執行器的電源開關。通電后，觀察執行機構的黃色電源指示燈是否亮起。執行器上的黃色指示燈表示電源開啟，紅色指示燈表示擋板打開，綠色指示燈表示擋板關閉）。
將致動器上的“現場/遠程控制旋鈕”轉到“現場”位置，進行現場操作。將“開關按鈕”轉到“on”位置，紅色指示燈亮，風門轉到“on”位置時自動停止，觀察風門重量是否到位。當主風機風道風閥打開到位置時，執行機構自動停止后，將“現場/遠程控制旋鈕”轉到“off”，將“開關按鈕”轉到“stop
